Descripción del Proyecto

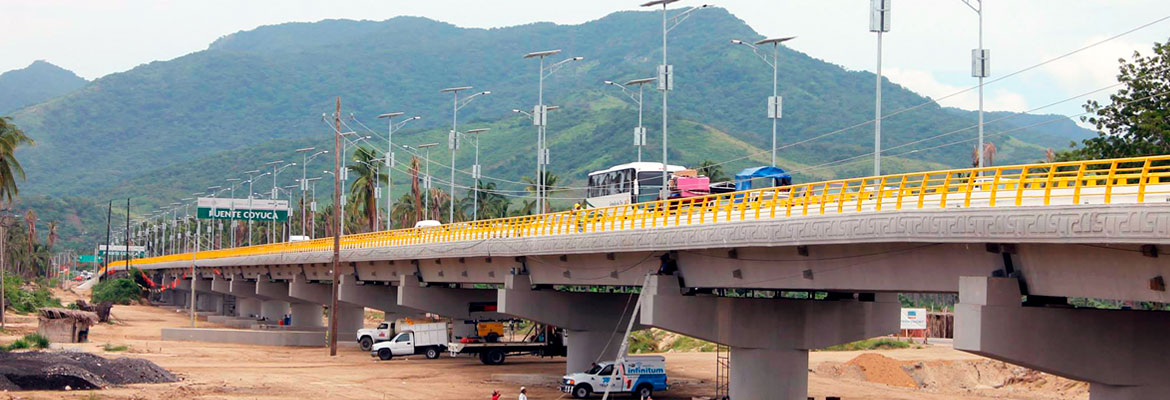

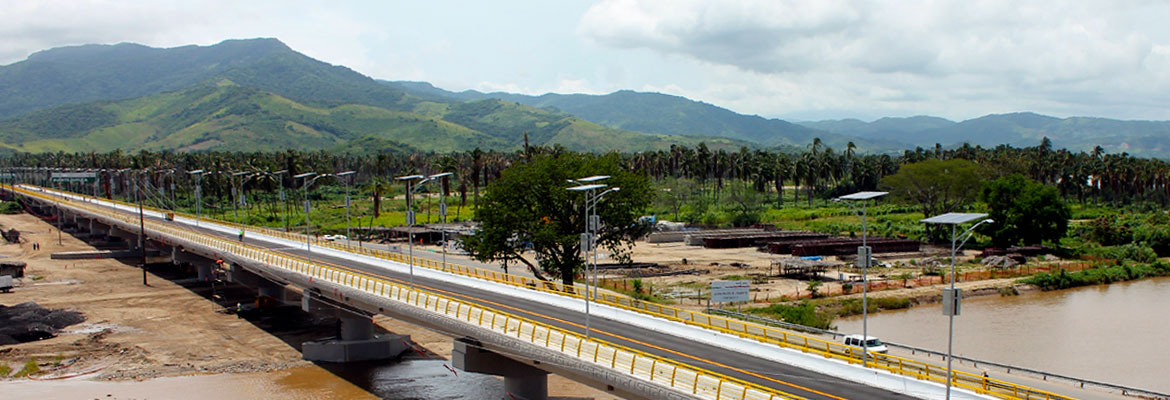

Puente de concreto presforzado con una longitud total de 780 metros. El ancho de calzada es de 12 metros para 2 carriles de circulación. El trazo en elevación tiene curva mientras que el trazo en planta es recto. Cuenta 11 claros de 40 m y 9 claros de 35 m y un claro de 30 m aprox. EL tablero está conformado por dos trabes tipo cajón de concreto postensado trabajando en sección compuesta con una losa de concreto reforzado. La losa cuenta con prelosas prefabricadas, al igual que los cabezales, los cuales también fueron prefabricados. Cuenta con un sistema de aislamiento sísmico con aisladores tipo LRB para un total de 72 piezas.

Trabajos realizados:

Se trata de uno de los puentes más largos de Guerrero.
Euro Estudios realizó el diseño estructural de todo el puente junto con su sistema de aislamiento mediante análisis Time History. Se elaboraron los modelos matemáticos, planos estructurales y especificaciones del proyecto.
